SIMULINO libreria para simular arduino en proteus



El dia de hoy les dejare un tutorial para poder simular el arduino en proteus, he visto que ya hay demasiados tutoriales de ello, pero debido a que subire algunas simulaciones decidi mejor poner el tutorial para empezar desde cero.
La libreria se llama simulino, desconozco quien es el autor, pero todos los creditos a el/ellos, la verdad es un excelente trabajo el que hicieron, pueden descargar el archivo del siguiente link:

libreria simulino



Una vez descargado, lo extraemos y copiaremos el archivo .LIB

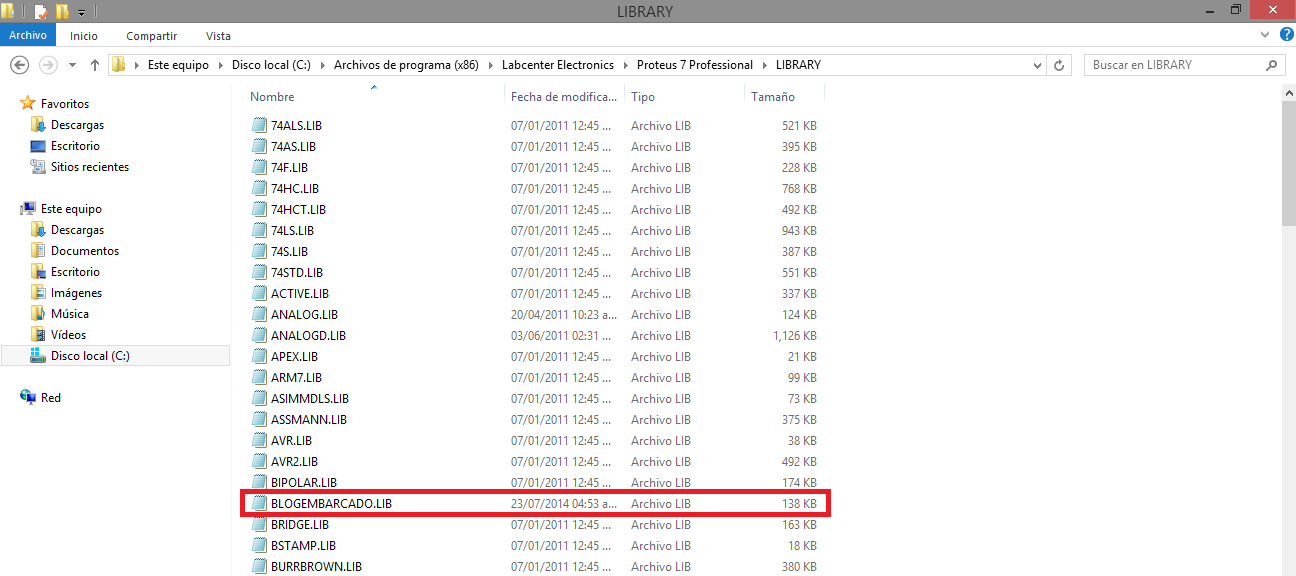

Para posteriormente pegarlo en la carpeta de librerias del proteus que normalmente esta en C:\Program Files (x86)\Labcenter Electronics\Proteus 7 Professional\LIBRARY



Una vez hecho esto abrimos el proteus y podemos agregar los modelos de arduino


Podemos notar que los modelos de arduino que nos permite simular la libreria son el arduino UNO, UNO SMD, MEGA, NANO, ULTRASONIC y LILYPAD

Ahora bien, para poder ejecutar nuestros programas de arduino en la simulacion, ocuparemos el archivo .hex de nuestro programa, no el .ino que nos genera el arduino, para encontrar dicho archivo basta con ir a la carpeta temp, normalmente ubicada en esta ruta C:\Users\NombreUsuario\AppData\Local\Temp
Aqui podremos encontrar una carpeta llamada build7238124812 o algo parecido, realmente cambian los numeros pero siempre dice build, hay que recalcar que esta carpeta se genera cada que compilamos algun codigo de arduino, asi que si compilan varios, es probable encuentren varias carpetas con dicho nombre, pero diferentes numeros


Al entrar a dicha carpeta nos encontraremos con muchos archivos, solo nos importa el archivo .hex


En lo personal y para tener mas orden, les recomiendo copiar el archivo y pegarlo en otra carpeta, pero si gustan pueden cargarlo directamente de alli. Tambien es importante recalcar que cada que compilen el programa el archivo .hex cambia, por lo que tienen que volver a cargarlo en la simulacion para que se detecten los cambios.

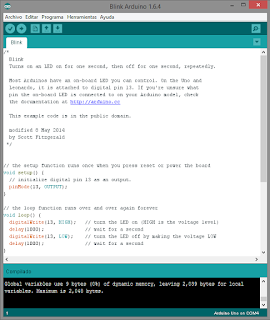

Para demostrar el uso de la libreria utilizaremos el ejemplo del Blink de arduino


Para cargar el archivo .hex debemos darle clic al arduino y nos abrira una ventana

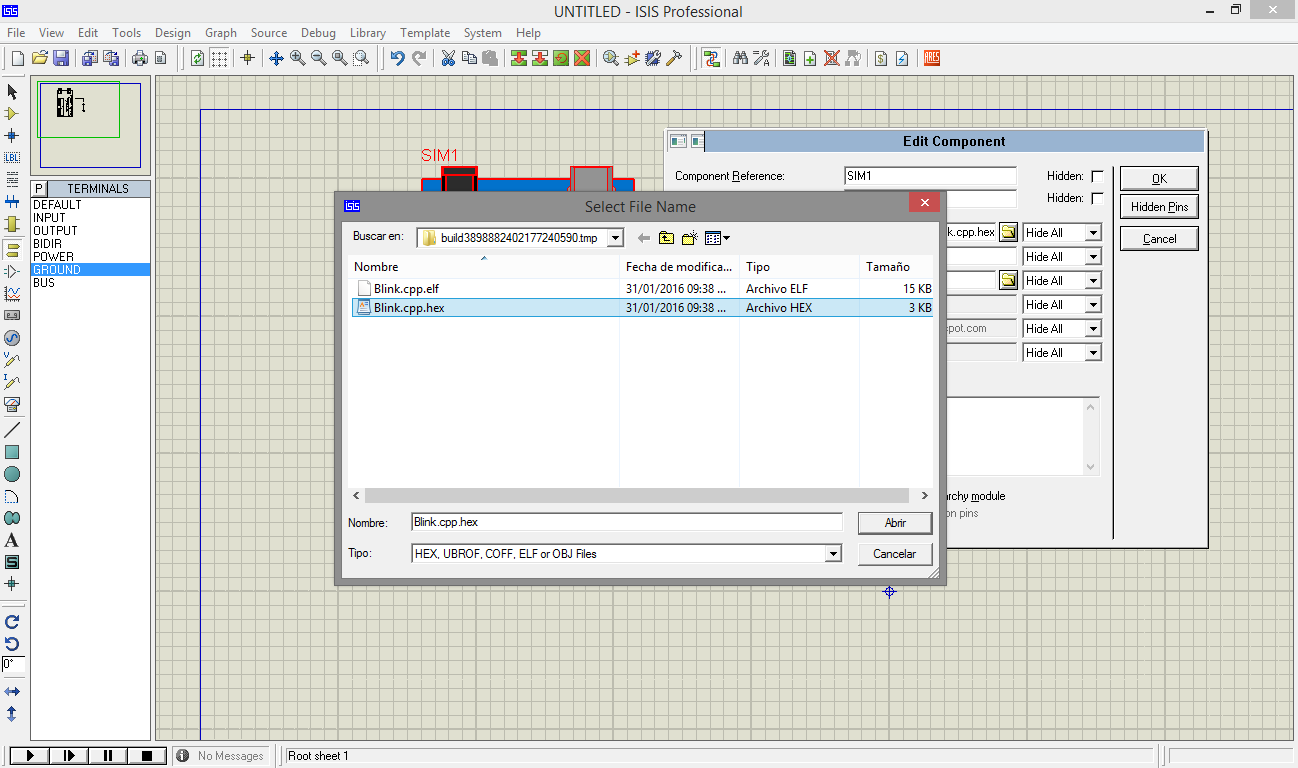

En cual en la opcion Program File elegiremos nuestro archivo dandole clic al icono de la carpeta, la cual nos abrira otra ventana para seleccionar nuestro archivo


Una vez seleccionado solo le daremos ok y ya podemos simular nuestro circuito


El siguiente video nos muestra el ejemplo del blink led del arduino simulado en proteus con la libreria simulino




Espero este tutorial les sirva, si tienen alguna duda pueden comentar, posteriormente subire mas simulaciones de arduino
